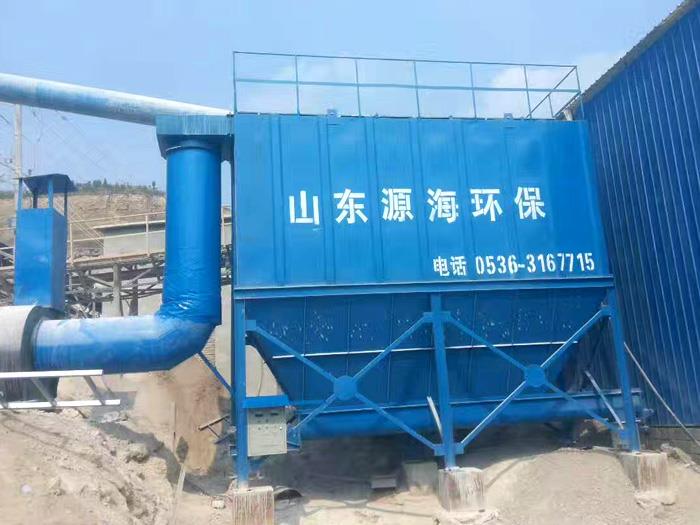

脉冲布袋式除尘设备各系统设计

　　一、清灰系统：

　　脉冲布袋式除尘设备可采用自动或手动两种方式操作进行清灰。一般情况下，通过PILC控制脉冲阀分室逐个清灰，在PILC系统中设定好每个脉冲阀进行喷吹的间隔时间，循环进行。

　　利用压缩空气(氮气)从除尘器布袋上喷吹下来的灰落人除尘器下部的灰斗中，在灰斗中沉积。灰斗侧壁安装仓壁振动器及料位计，并远传PLC控制。

　　二、输灰系统

　　灰斗中沉积的粉尘在仓壁振动器的振打作用下，经过除尘器灰斗下的电动星型卸灰阀落到刮板输送机上，由刮板输送机就近回送到工艺传输皮带上利用。

　　三、滤袋的选择：

　　滤袋是脉冲布袋式除尘设备的关键部件，滤袋材质的好坏直接影响到除尘系统的正常运转。由于烟气温度不高，粉尘粒径较小，基于过滤性、适用性、经济性等方面的考虑，终端选用了聚酯针刺毡滤袋。聚酯针刺毡滤袋透风性好、织物尺寸稳定、伸长大、弹性恢复特性好、耐磨性能好，是低温下使用较为经济适用的滤料。

　　四、压缩空气(氮气)系统：

　　为了保障压缩空气(氮气)不受外部气源影响，并且能够持续稳定的供给，在除尘器旁设置起到缓冲作用的压缩空气贮罐。

　　五、电控系统：

　　主要用电设备需要在机旁设置控制箱，以达到脉冲布袋式除尘设备的检查维修、调试单机试车使用。除尘器和烟囱设置防雷与耐静电接地装置。室外控制箱防护等类为IP54。通风机组、除尘器、贮灰仓各层平台及梯子处设照明装置。
