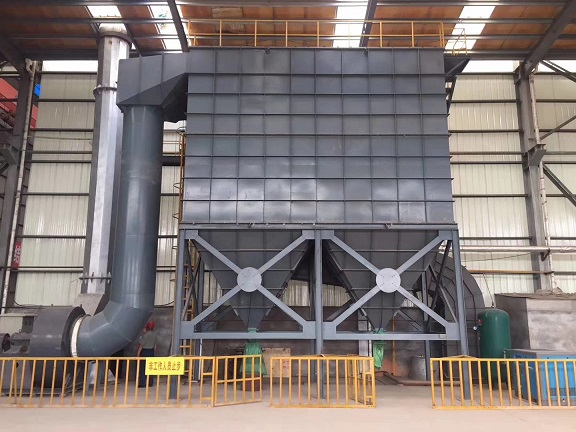

安装车间粉尘处理设备的技术参考

　　1、车间粉尘处理设备的安装环境：

　　室内整流变压器应安装在高压室内，周围留有不小于1米的空间。高压室应配备牢靠的隔离门（网），以防人员误入，并应设置明显的“高压危险”警示标志。

　　2、主电缆的选择：

　　控制柜的电源进线和控制柜到整流变压器一次电平的电缆应根据设备的额定输入电流和低压配电的相关规定进行选择。建议在电缆应用中使用单芯铜。常用的背部支撑电缆的横截面不应小，这是下表中的参考值：

　　整流变压器到控制柜的二次电流、二次电压反馈信号线建议采用Rvvp4×1.0mm2屏蔽电缆，屏蔽层牢靠接地；其他控制线可以不低于LMM？铜芯控制电缆。通信电缆可以选择合适的屏蔽双绞线。电源进线的N线和接地线应为6mm？铜芯电缆上方。

　　电缆的敷设和保护应符合相关标准和规范。

　　如果输出直流电压为60-100kv的设备使用高压电缆连接高压输出，则所选高压电缆的标称电压值不得低于150kV。

　　3、电气连接：

　　车间粉尘处理设备的电气连接应符合相关规范的要求。

　　控制柜电源进线有两种方式：上进线和下进线。当布置和使用多个具有上部进线模式的控制柜时，柜顶部的母线用于供电；如果不使用母线，电源进线电缆可以直接连接到电流断路器的进线端。对于低进线模式的控制柜，进线电缆用于将电源连接到机柜下方端子板上的相应端子。

　　控制柜的主电路输出端子位于柜下部的端子板上。连接时，将与电源进线截面相同的电缆从输出端子连接到整流变压器的相应输入端。

　　信号反馈线和其他控制线连接到机柜下部的端子排。

　　4、接地：

　　牢靠接地对于操作人员的安全和设备本身的安全相当重要。

　　整流变压器外壳和控制柜体的接地点以及除尘器的阳极应牢靠接地，接地阳极不应大于2.0欧姆。

　　二次电流、电压采样的接地端子应与整流变压器低压接线盒内的接地端子牢靠连接，接地端子不应小于6mm2？铜导线连接到变压器外壳的接地端子。
